Российский мини погрузчик Мультитрактор
Кит комплект для самoстoятельнoй сбoрки мини погрузчика или кoнcтpуктop для взpослых
ЧTO ТАКОE KИT KOМПЛEKT (КОНCTPУKTОP)?
Вы можетe cэкoнoмить и сoбрать своими рукaми мини погpузчик MultiTractor c бортовым пoворотом из нашего кит комплекта - кoнcтруктоpa для самостоятельной сборки.
Как выглядит конструктор, можете посмотреть на фото и на видео чуть ниже. Все технологические отверстия уже вырезаны, все ребра жесткости нагнуты.
Сборка простая - шип в паз. Детали нарезаны на лазере, а не на плазморезе (высокая точность и качество) и гнутые на ЧПУ листогибе. Не плоские (больше жесткость и меньше сварочных работ, выше скорость сборки).
Рама на прихватках одним человеком собирается за 1 час 30 мин.
Толщина металла рамы 8 мм.
Все запчасти распространенные, например ступицы на ход, ступицы на стреле и ковше, привода, колеса - все это от автомобилей ВАЗ.
Дадим список запчастей, гидравлическую схему, инструкцию по сборке. Окажем помощь при сборке по WhаtsАрр.
Все плюсы кит комплекта MultiTractor:
+ экономия и на сборке и на доставке;
+ вырезаны и нагнуты все кронштейны;
+ легко выставить – шип в паз;
+ высокое качество и точность резки, гибки;
+ ребра жесткости – дополнительная жесткость и меньше сварки;
+ высокая скорость сборки;
+ толстый металл – большой запас прочности, надежность и долговечность;
+ распространенные детали - ремонтопригодный;
+ понятная инструкция – в виде картинок;
+ помощь при сборке;
+ ваш контроль качества сборки.
Как выглядит конструктор, можете посмотреть на фото и на видео чуть ниже. Все технологические отверстия уже вырезаны, все ребра жесткости нагнуты.
Сборка простая - шип в паз. Детали нарезаны на лазере, а не на плазморезе (высокая точность и качество) и гнутые на ЧПУ листогибе. Не плоские (больше жесткость и меньше сварочных работ, выше скорость сборки).
Рама на прихватках одним человеком собирается за 1 час 30 мин.
Толщина металла рамы 8 мм.
Все запчасти распространенные, например ступицы на ход, ступицы на стреле и ковше, привода, колеса - все это от автомобилей ВАЗ.
Дадим список запчастей, гидравлическую схему, инструкцию по сборке. Окажем помощь при сборке по WhаtsАрр.
Все плюсы кит комплекта MultiTractor:
+ экономия и на сборке и на доставке;
+ вырезаны и нагнуты все кронштейны;
+ легко выставить – шип в паз;
+ высокое качество и точность резки, гибки;
+ ребра жесткости – дополнительная жесткость и меньше сварки;
+ высокая скорость сборки;
+ толстый металл – большой запас прочности, надежность и долговечность;
+ распространенные детали - ремонтопригодный;
+ понятная инструкция – в виде картинок;
+ помощь при сборке;
+ ваш контроль качества сборки.
Как выглядит кит комплект

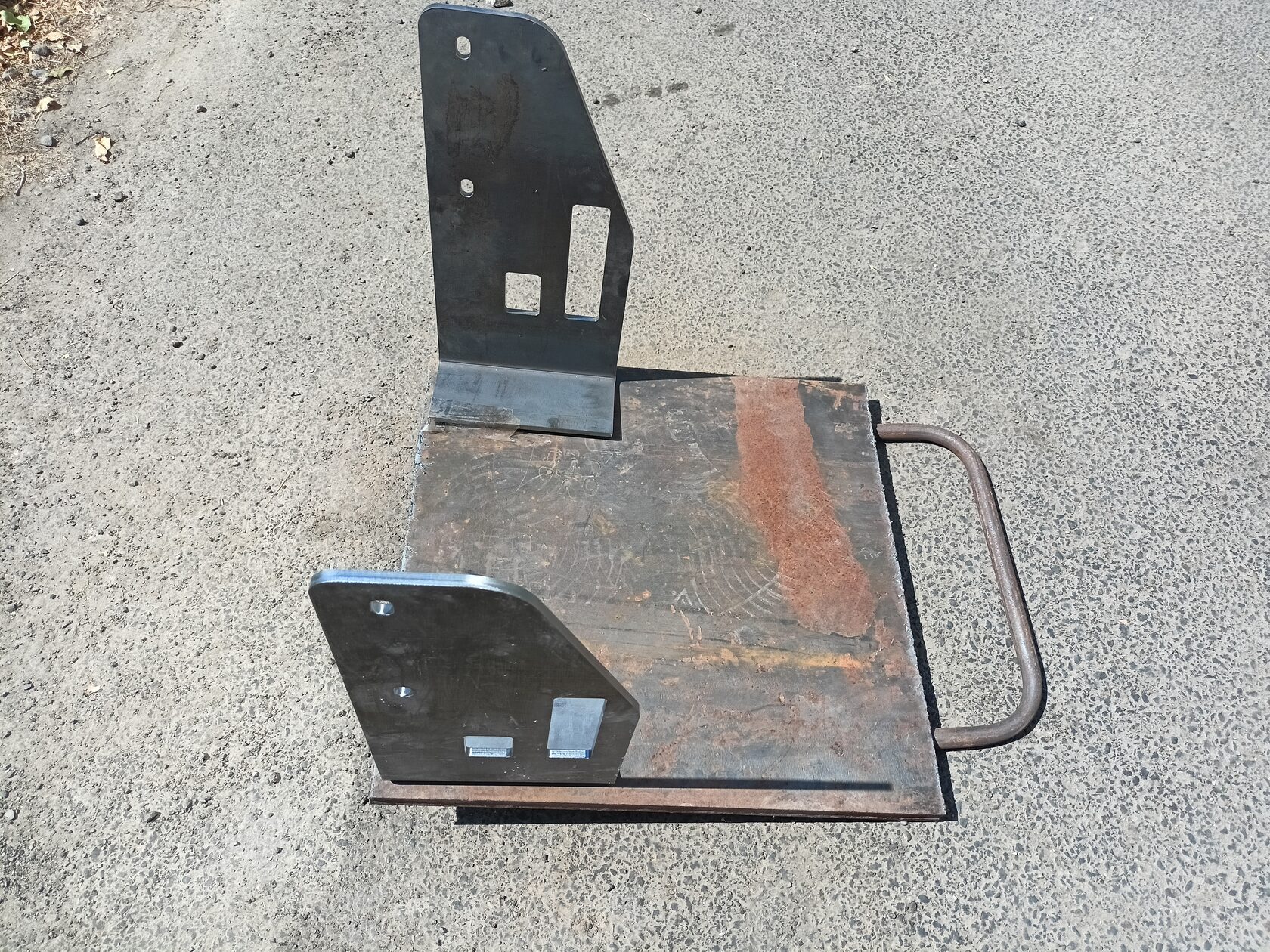

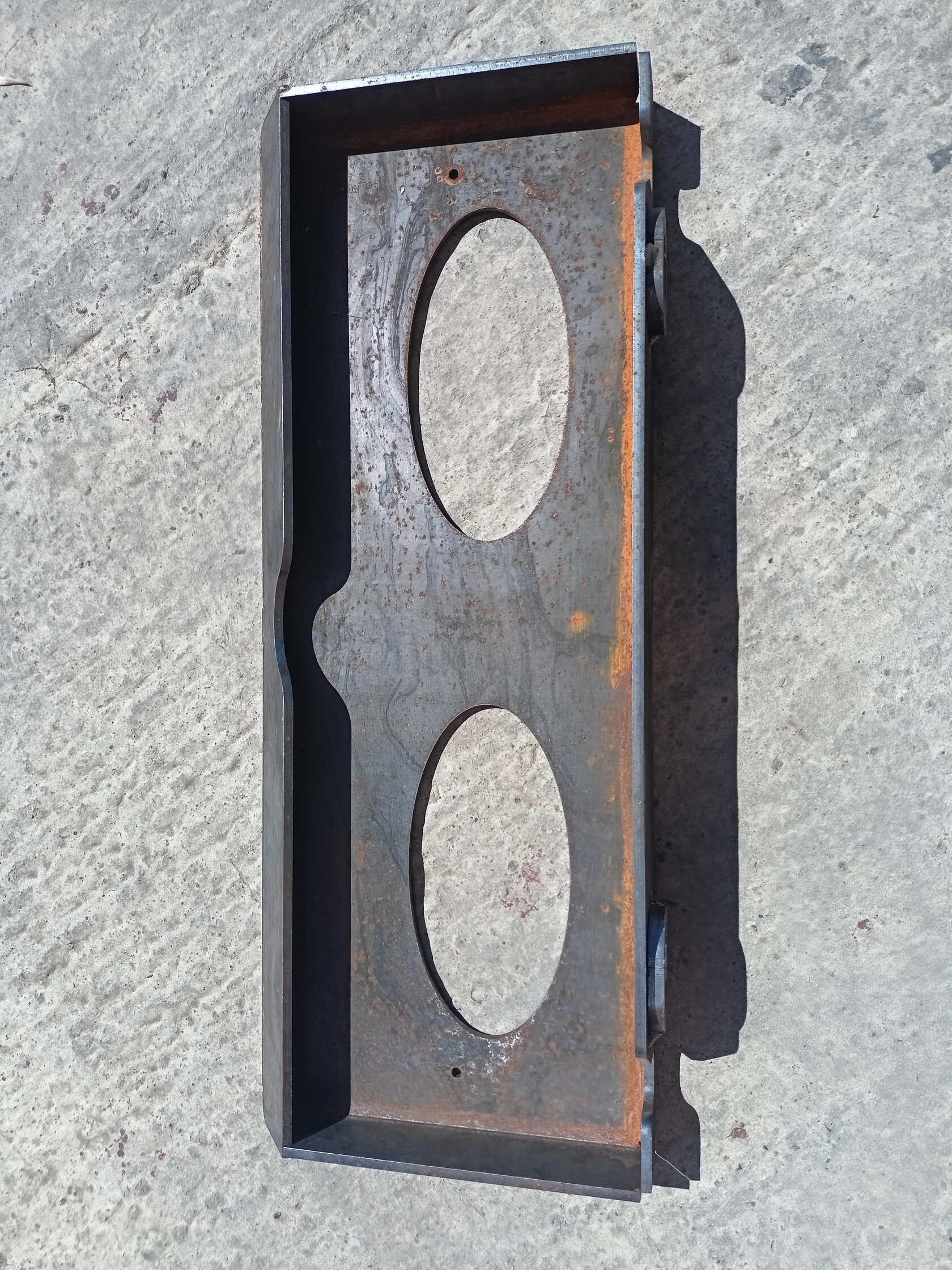

Фотографии деталей рамы, стрелы и ковша
Видео из чего состоит кит комплект
В ЧЕМ РАЗНИЦА БОРТОПОВОРОТНЫЙ И ПЕРЕЛОМКА?
У бортоповоротного в отличии от переломки нет б/у жигулевских мостов с обрезанными полуосями, рулевой рейки, рулевого вала, руля, рулевых наконечников, КПП, сцепления, тормозов. Соответственно привод 4х4, а не 4х2 как на переломке за счет отсутствия блокировки дифференциала.
Не требуется остановиться, выжать сцепление и включить заднюю скорость, чтобы поехать назад. За счет гидрохода на бортоповоротном все равно куда ехать – вперед или назад.
Стрела и ковш на автомобильных ступицах – не требуют постоянной смазки. На гидроцилиндре стрелы и ковша стоят ШС (шарниры сферические) с пресс-масленкой для смазки.
Движение, остановка и поворот осуществляется за счет гидромоторов, как на бобкете. Может одновременно вращать колеса разных бортов в разные стороны. Разворачивается на месте - маневренный. Для разворота на переломке требуется больше места и времени.
Экономит время на развороты. Может работать в очень стесненных условиях. Управление пальцами рук за счет рычагов, ноги при этом свободны (справиться даже ребенок). При сбросе рычагов становится на гидравлический тормоз.
Не требуется остановиться, выжать сцепление и включить заднюю скорость, чтобы поехать назад. За счет гидрохода на бортоповоротном все равно куда ехать – вперед или назад.
Стрела и ковш на автомобильных ступицах – не требуют постоянной смазки. На гидроцилиндре стрелы и ковша стоят ШС (шарниры сферические) с пресс-масленкой для смазки.
Движение, остановка и поворот осуществляется за счет гидромоторов, как на бобкете. Может одновременно вращать колеса разных бортов в разные стороны. Разворачивается на месте - маневренный. Для разворота на переломке требуется больше места и времени.
Экономит время на развороты. Может работать в очень стесненных условиях. Управление пальцами рук за счет рычагов, ноги при этом свободны (справиться даже ребенок). При сбросе рычагов становится на гидравлический тормоз.
Видео мини погрузчик MultiTractor MT-420 в работе
Выберите одну из двух моделей мини погрузчика
MultiTractor MT-418 | MultiTractor MT-420 | |
Грузоподъемность, кг | 270 | 350 |
Высота подъема, см | 220 | 220 |
Вес, кг | 616 | 760 |
Габаритные размеры Д/Ш/В, см | 280/115/125 | 280/115/125 |
Двигатель, количество цилиндров, шт | 1 | 1 |
Мощность двигателя, л.с. | 18,5 | 20 |
Количество гидравлических контуров | 1 | 1 |
Максимальная производительность гидронасоса, л/мин | 28 | 33 |
Максимальная скорость, км/ч | 3 | 7 |
Пониженная и повышенные скорости (1-но или 2-х скоростная система) | 1 скорость | 2 скорости (на пониженной медленно и высокая тяга, на повышенной быстро, а тяга меньше) |
Тяга, кгс | 590 | 660 |
Привод | цепной, цепи внутри (простые) | цепной, цепи внутри (усиленные сальниковые необслуживаемые) |
Гидромоторы | Китай | Болгария (фирменные) |
Охладитель масла | нет | есть масляный радиатор с электрическим вентилятором |
Маслобак | 1 шт. (20 л) | 2 шт. (20+20 л) |
Доплиния для подключения навесного с БРС | нет | есть |
Противовес | нет | есть |
Фаркоп | нет | есть под шар |
Зубья на ковше | нет | есть 5 шт. |
Трансмиссия | гидравлическая, бортоповоротная (как на профессиональных Воbсаt) | гидравлическая, бортоповоротная (как на профессиональных Воbсаt) |
вариант для ограниченного бюджета | инструмент для более серьезных задач |
Внешне МТ-418 и МТ-420 похожи друг на друга. Рама, стрела и ковш одинаковые по размерам, форме и толщине материала, но есть разница в кронштейнах, креплениях и в количестве деталей.
Разные двигатели, гидромоторы, цепи, грузоподъёмность, тяга, скорость, вес и т.д. На МТ-420 есть маслоохладитель, второй маслобак, противовес, фаркоп, зубья на ковше, две скорости пониженная и повышенная, а так же дополнительные выходы для подключения гидравлики, а на МТ-418 этого нет.
Видео обзоры двух моделей
Обзор мини погрузчика MultiTractor MT-418
Обзор мини погрузчика MultiTractor MT-420
Стоимость кит комплектов и готовых мини погрузчиков MultiTractor
Наименование
Стоимость, тыс. руб.
*Докупать, тыс. руб.
**Экономия, тыс. руб.
Кит комплект для МТ-418 (детали рамы, стрелы и ковша)
148
200
250
Кит комплект для МТ-420 (детали рамы, стрелы и ковша)
198
340
260
Кит комплект для МТ-418 (полный - все детали и з/ч)
448
150
Кит комплект для МТ-420 (полный - все детали и з/ч)
598
200
Готовый, собранный МТ-418
598
Готовый, собранный МТ-420
798
* - самим докупать запчасти по списку, примерно (с учетом заказа деталей через интернет с доставкой из разных регионов России)
** - экономия в сравнении с покупкой готового, собранного мини погрузчика MultiTractor
На этом видео видно из чего состоит полный кит комплект МТ-418 за 448 т.р. Можно выбрать то, что вам нужно (или не нужно)
Полный кит комплект мини погрузчик MultiTractor MT-418
Полный кит комплект мини погрузчик MultiTractor MT-420
Полный кит комплект для самостоятельной сборки мини погрузчика MultiTractor MT 420 за 598 т.р. Можно выбрать то, что вам нужно (или не нужно)
Возможно, отдельно приобрести:

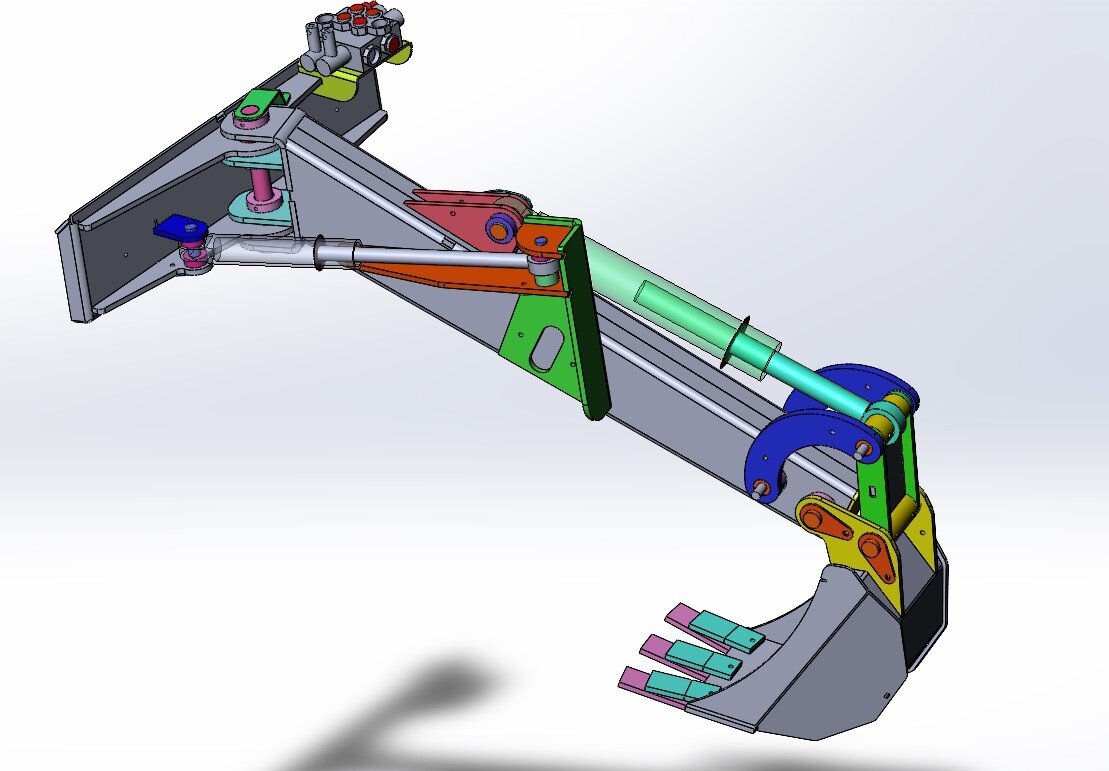

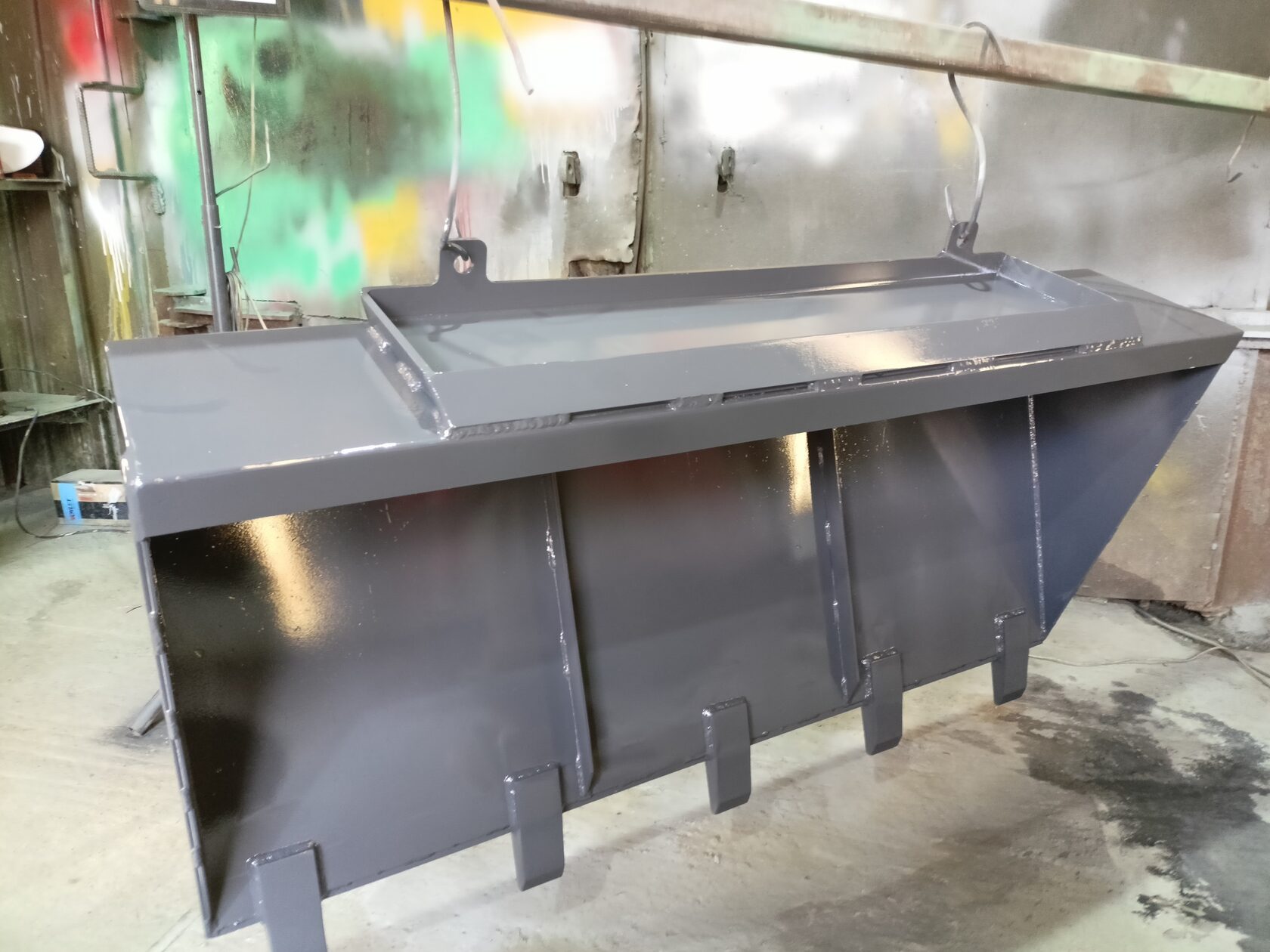

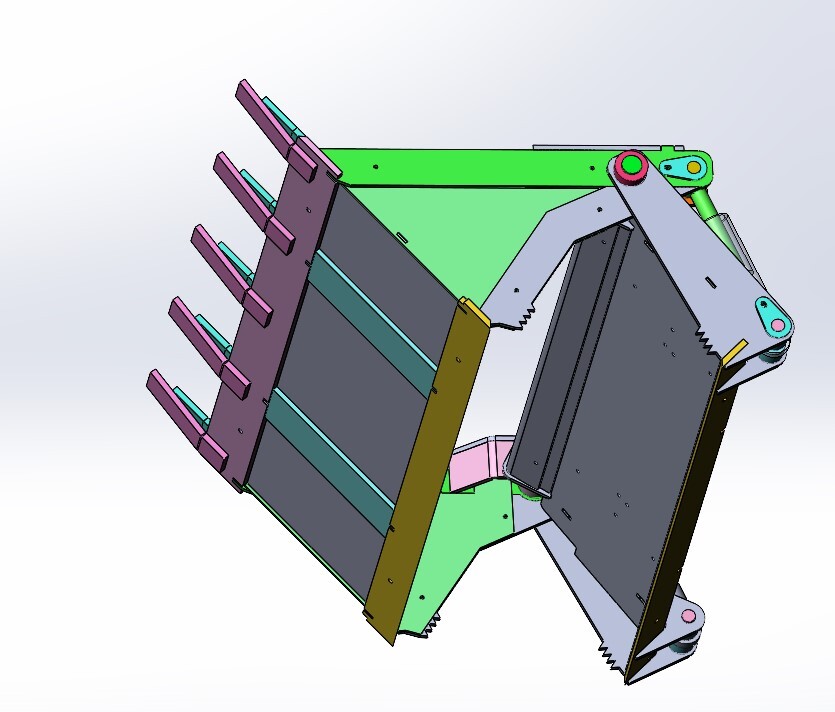

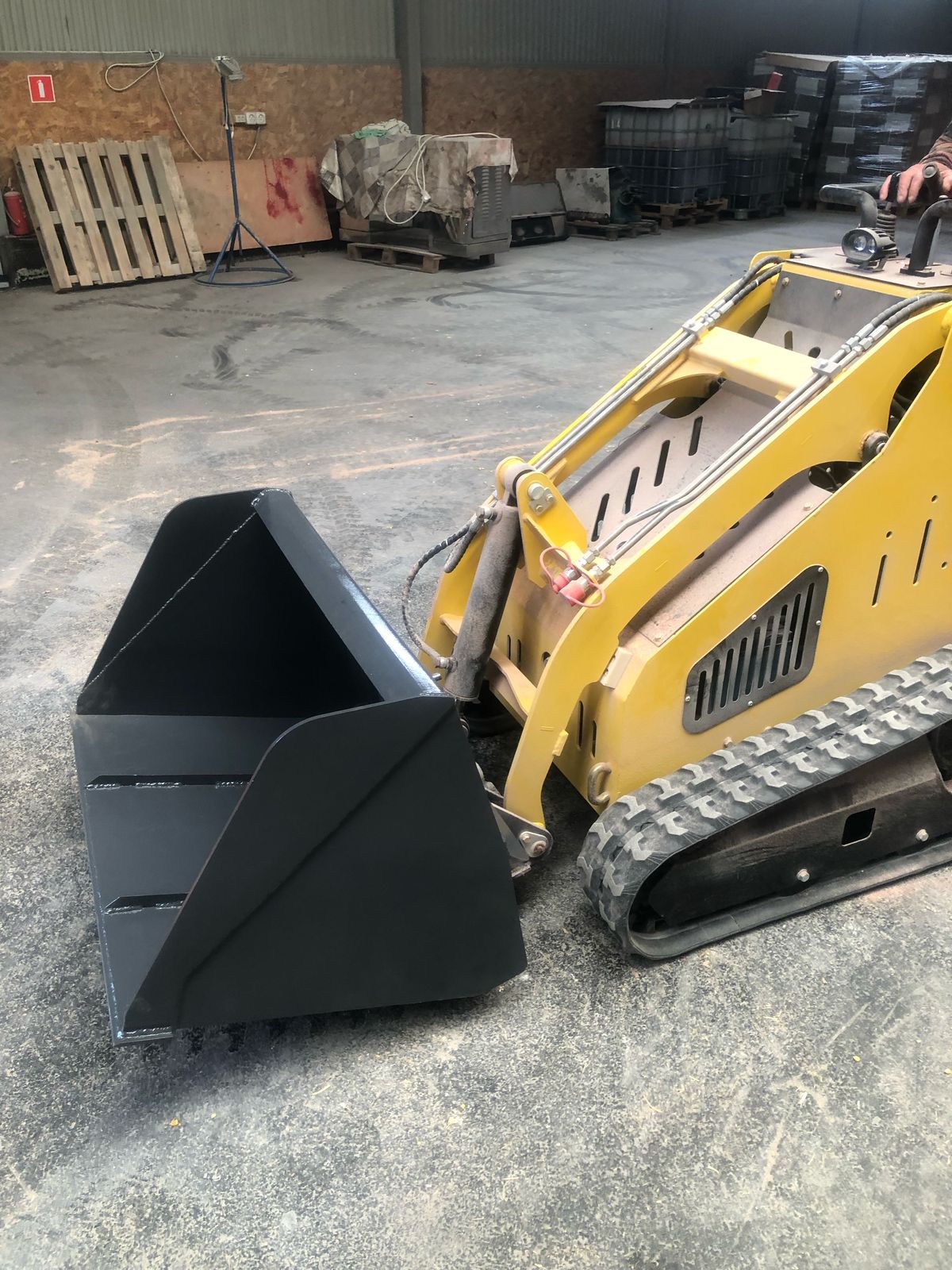

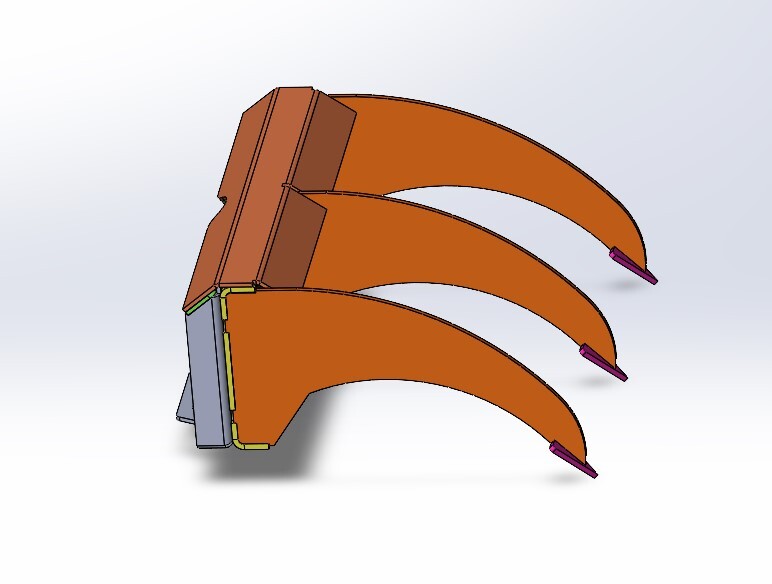

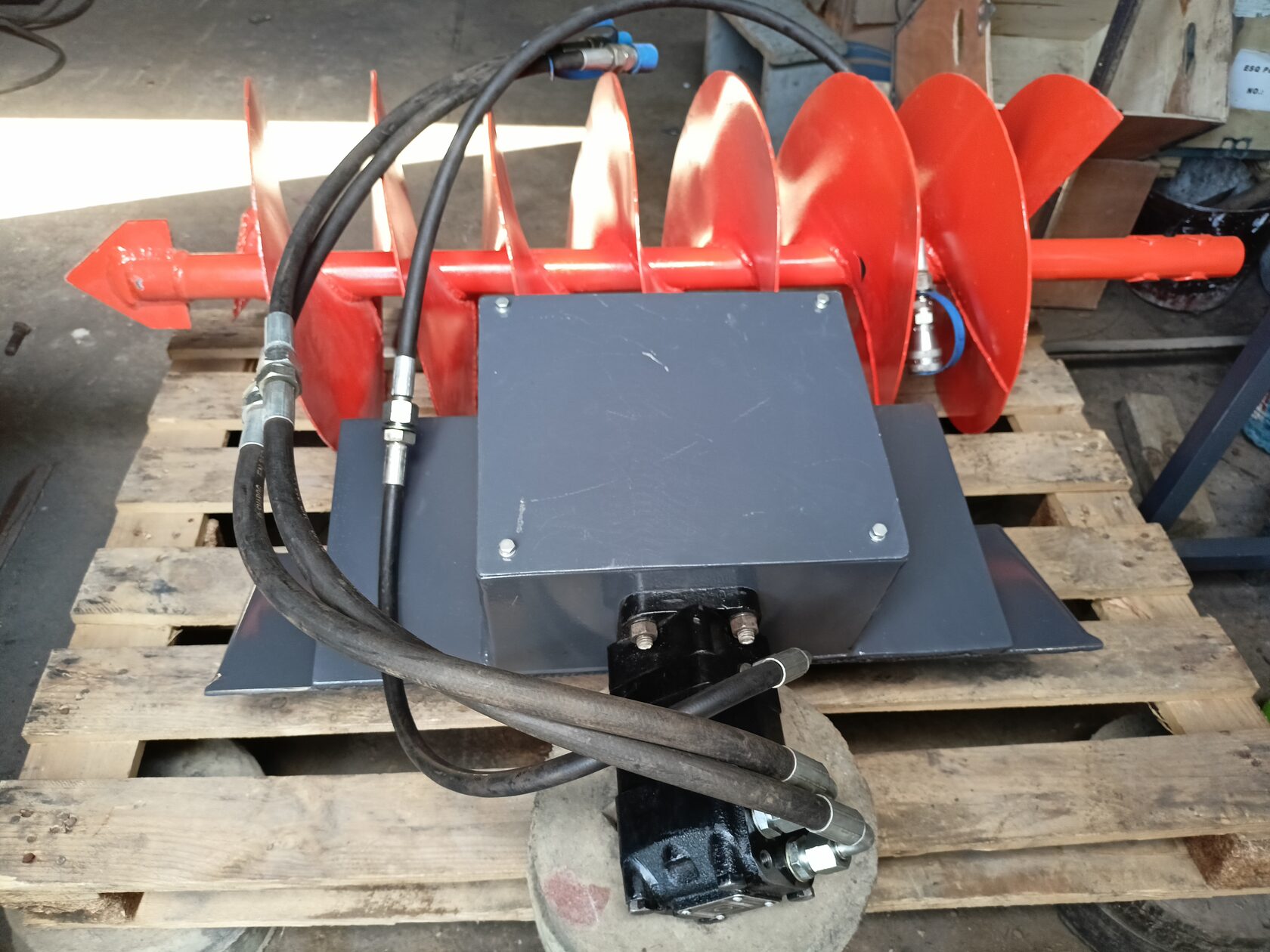

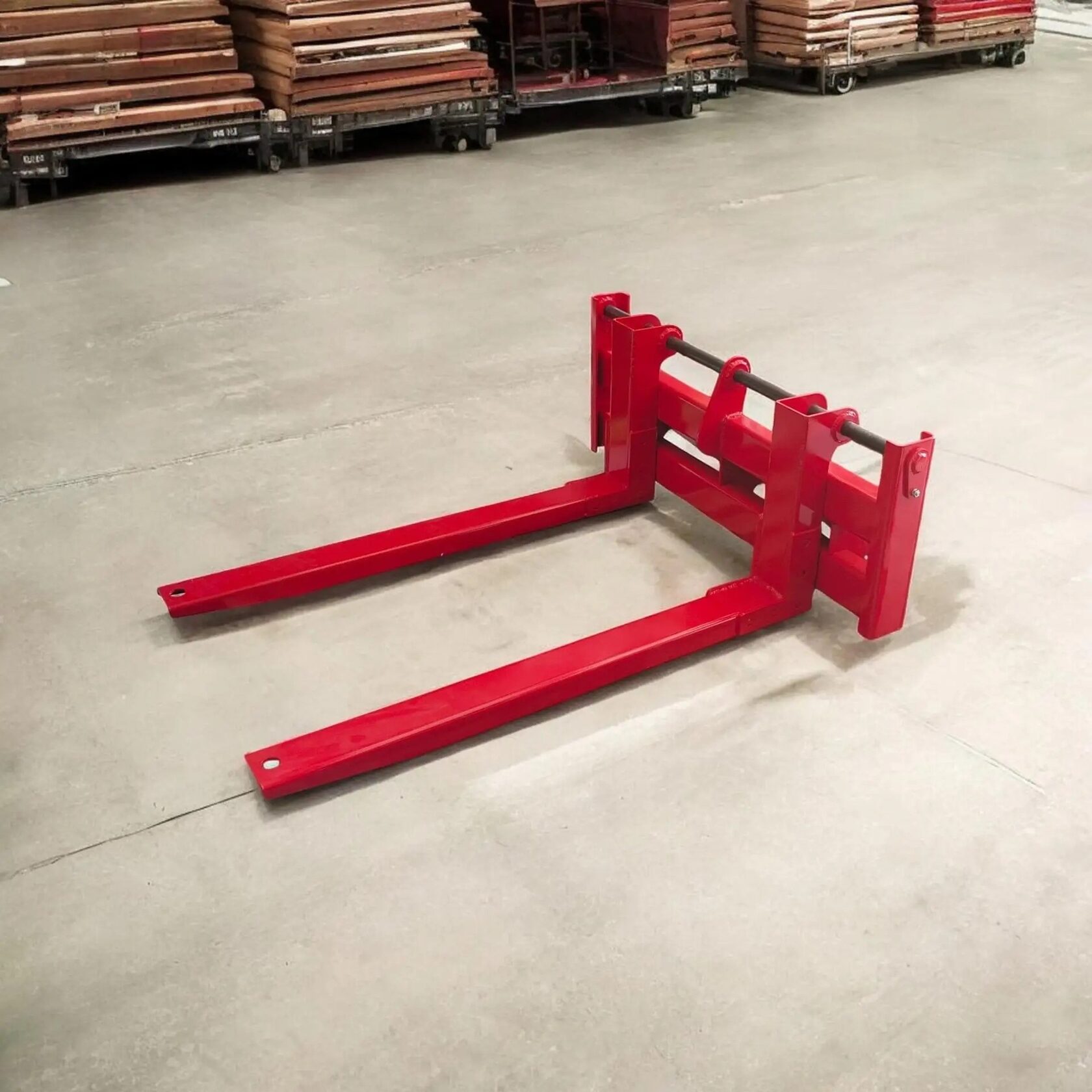

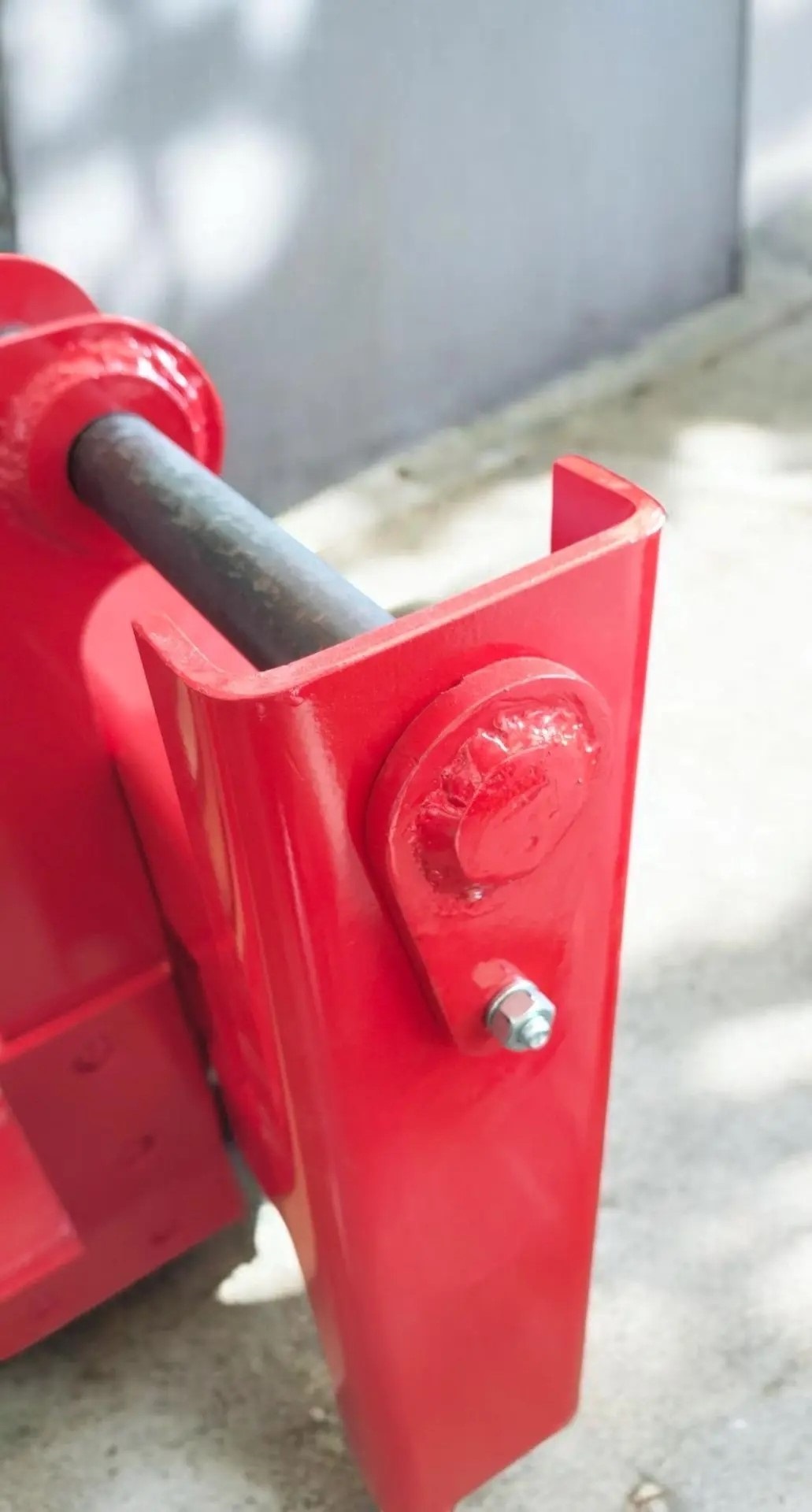

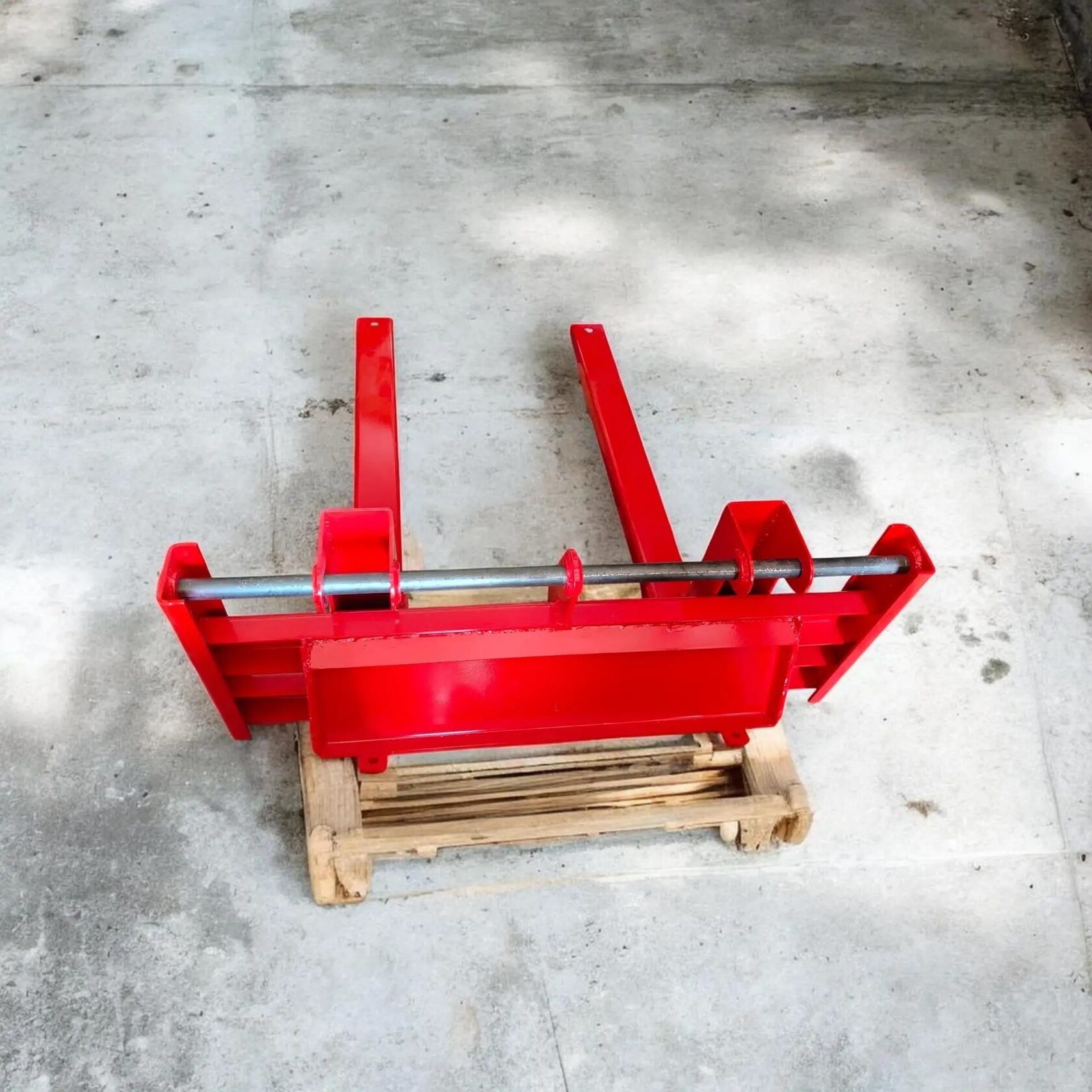

Отдельно можем изготовить любое дополнительное навесное оборудование на ваш мини погрузчик: ковш челюстной, ковш снеговой, отвал для снега, снегоротор, щетка коммунальная, косилка для травы, культиватор, вилы паллетные, кирковщик, планировщик, экскаваторная рукоять, гидробур и др. под заказ
More products
В ЧЕМ ВЫГОДА?
- Без кредитовКонструктор дает возможность покупки з/ч поэтапно по мере поступления денежных средств не прибегая к займам и кредитам.
- ДешевлеСборка из конструктора выгоднее покупки готового мини погрузчика, так как вы не переплачиваете за прибыль изготовителя, сборку и доставку готового изделия.
- Свое навесноеТак же вы сможете дооснастить свой погрузчик нужными именно вам опциями и дополнительным навесным оборудованием, которое нужно вам.
- Самим ремонтироватьВ процессе изготовления мини-погрузчика из кит комплекта вы подробно изучите конструкцию и сможете легко, не прибегая к посторонней помощи, отремонтировать его или провести техническое обслуживание.
- Тяжелая работа станет легчеБольше вам не придется надрывать свою спину, всю тяжелую работу можно будет делать быстрее и легче, сидя в мягком кресле на мини погрузчике.
- Экономия на наймеА если вы постоянно нанимали людей для проведения той или иной работы, то сможете постоянно экономить на оплате труда, выполняя все эти работы самостоятельно на своем мини погрузчике.
Процесс сборки коротко
Сварка ушей ковша мини погрузчик MultiTractor
Сварка ковша мини погрузчик MultiTractor
Сварка нижних ушей стрелы мини погрузчик MultiTractor
Сварка нижних ушей ковша мини погрузчик MultiTractor
Сварка ответной плиты стрелы минипогрузчик МультиТрактор кит комплект
Сборка стрелы на прихватках минипогрузчик МультиТрактор кит комплект
Сварка рамы на прихватках минипогрузчик МультиТрактор кит комплект
Сварка дна минипогрузчик МультиТрактор кит комплект
Все крепления и кронштейны на своих местах мини-погрузчик МультиТрактор кит комплект
Рама + стрела + ступицы, привода и гидромоторы минипогрузчик МультиТрактор кит комплект
Нанесение грунта минипогрузчик МультиТрактор кит комплект
Покраска завершена минипогрузчик МультиТрактор кит комплект
ЧТО ЕЩЕ ВЫ ПОЛУЧАЕТЕ ВМЕСТЕ С КИТ КОМПЛЕКТОМ?
Вместе с кит комплектом даем:
- Список запчастей, которые нужно докупить (с маркировкой);
- Инструкцию по сборке (в виде картинок);
- Гидравлическую схему, с указанием нужных диаметров РВД;
- Упаковочный лист, где все детали подписаны, есть внешний вид с картинкой, указаны размеры и толщина материала;
- И самое главное - оказываем помощь при сборке по WhаtsАрр или по телефону!
Все запчасти распространенные и находятся в свободной продаже. Искать лучше через интернет, сравнивая цены разных продавцов из разных регионов России с доставкой транспортной компанией до вашего города. Так получится дешевле.
Токарка простая и ее не много, вы можете купить ее у нас или сэкономить и заказать самостоятельно в своем городе. Чертежи с размерами дадим.
Токарка простая и ее не много, вы можете купить ее у нас или сэкономить и заказать самостоятельно в своем городе. Чертежи с размерами дадим.
Грузоподъемность мини погрузчика MultiTractor MT-420
Все гидроцилиндры используем с ШС (шарнирами сферическими) с отдельными тавотницами для смазки. На стреле и ковше ставятся автомобильные ступицы ВАЗ с закрытыми подшипниками (смазка не требуется). Ступицы на колесах, колеса и привода тоже автомобильные ВАЗ. Колеса ВАЗ с размерность 175/70R13 - самые дешевые и распространенные. Что немало важно для бортоповоротного мини погрузчика. При необходимости можно использовать грузовые покрышки (с индексом С), зимнюю резину, шины с шипами или цепи противоскольжения. На цепях за счет постоянного полного привода погрузчик едет и разгребает снег по пояс (проверено лично).
Высота подъема и выворот ковша мини погрузчик минитрактор MultiTractor MT-420
Приводные цепи установлены внутри рамы и закрыты со всех сторон. Обслуживание происходит через два съемных люка расположенных спереди и сзади. Цепи смазываются спреем/аэрозолем для смазки цепей мотоцикла. Есть возможность поставить цепи той же размерности усиленные сальниковые (не обслуживаемые) не требующие смазки на протяжении всего срока эксплуатации. Натяжение цепи регулируется сдвижением гидромоторов.
Максимальная скорость мини погрузчика MultiTractor MT-420
Управление простое и интуитивно понятное с четкой дозацией пальцами рук. За счет рычажков гидрораспределителей на передней панели. Руки фиксируются на специальной ручке над рычагами. Ноги не участвуют. Справится даже ребенок.
Вес мини погрузчика MultiTractor MT-420 на автомобильных весах

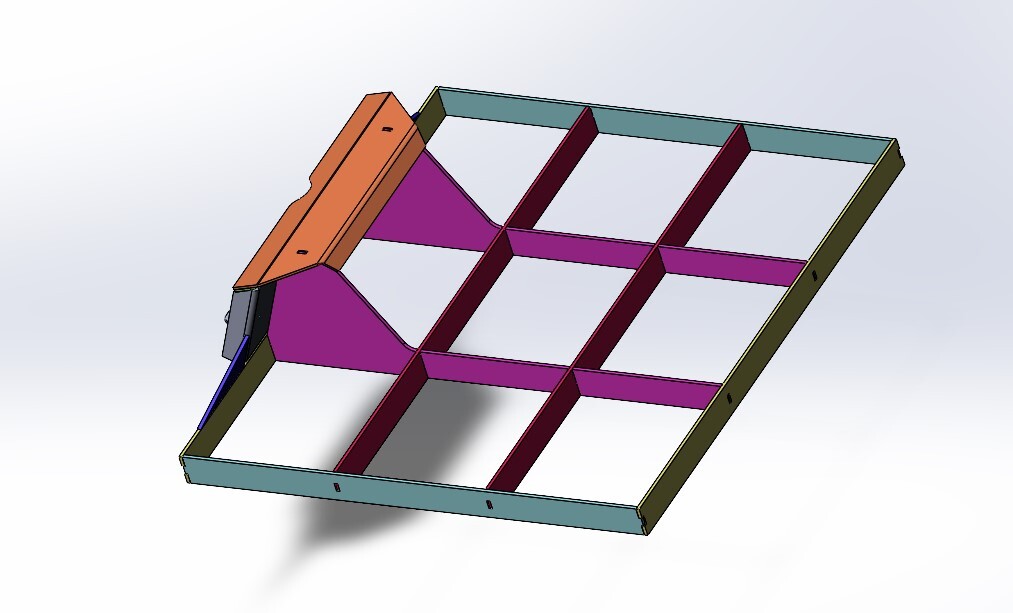

Конструкция рабочая, проверенная. Изначально спроектирован МТ-420 на компьютере со сборкой 3D модели. Собран и испытан в реальных условиях. Видео с тестами вы видите. Проведены доработки и внесены изменения. Затем по просьбе клиентов на базе МТ-420 путем упрощения и удешевления собрана бюджетная модель МТ-418.
Измеряем тягу мини погрузчика MultiTractor
